| 产品特性：减速箱 | 品牌：TSUBAKI日本椿本 | 型号：ED6M-1-R Y |
| 齿轮箱类型：减速齿轮箱 | 材质：铸铁 | 标准编号：ED6M-1-R Y |
| 适用范围：工业 | 传动比：1：1 | 最大功率：-w |
| 是否进口：是 |

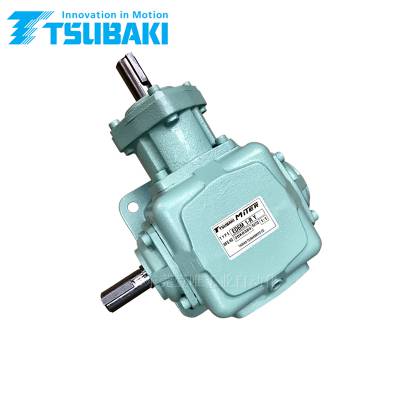

日本椿本减速箱ED6M-1-R Y伞齿齿轮箱
MD齿轮箱
型号：ED～
高性能.高效率的标准型·直交轴型的螺旋锥齿轮箱。
具有丰富的实际经验与成绩，信赖性获得了各个行业客户的高度评价。
提供大小机型，可从丰富的种类中，选出适合的一台。
满足各种市场需求，可对应各类特殊形式要求。
采用符合AGMA规格的高精度螺旋伞齿，实现高效率，高传动能力。
可提供食品润滑油规格。：可提供封入NSF***的 H1级别食品润滑油的规格。
适于取得FS SC22000认证。外形尺寸与标准型相同。
※尺寸2，4无油标尺。
*因键槽的相位与图纸不同，敬请注意。
*各旋塞，油量计，滑脂嘴为安装方式Y（地面安装）的位置。
传动能力表
| 减速比 | 横向轴转速 r/min | 传动能力：横向单轴型 | 容许OHL | 交叉轴容许扭矩 | 惯性力矩 {GD2} | 背隙 度 | 大概 质量 kg | 大致油量 (油浴 ) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 kW | 交叉轴扭矩 | 横向轴 | 直交轴 | ||||||||||||
| N?m | {kgf?m} | N?m | {kgf?m} | N?m | {kgf?m} | N?m | {kgf?m} | ×10-3 kg?m2 | ×10-3 {kgf?m2} | ||||||
| 1:1 | 3000 | 22.8 | 71.1 | 7.25 | 1520 | 155 | 1912 | 195 | 152 | 15.6 | 1.40 | 5.60 | 0.19 ～ 1.00 | 21 | 0.95L |
| 2000 | 18.6 | 87.0 | 8.87 | 1716 | 175 | 2157 | 220 | ||||||||
| 1750 | 17.1 | 91.1 | 9.30 | 1813 | 185 | 2303 | 235 | ||||||||
| 1450 | 14.9 | 96.0 | 9.80 | 1911 | 195 | 2450 | 250 | ||||||||
| 1150 | 12.7 | 103 | 10.5 | 2058 | 210 | 2597 | 265 | ||||||||
| 870 | 10.5 | 113 | 11.5 | 2205 | 225 | 2842 | 290 | ||||||||
| 580 | 7.35 | 119 | 12.1 | 2499 | 255 | 3185 | 325 | ||||||||
| 300 | 3.93 | 123 | 12.5 | 3430 | 350 | 3528 | 360 | ||||||||
| 100 | 1.36 | 127 | 13 | 3430 | 350 | 3528 | 360 | ||||||||
| 10 | 0.14 | 132 | 13.5 | 3430 | 350 | 3528 | 360 |
*在各转速间使用时，请用插值法计算。
*横向轴转速低于10r/min时，请使用10r/min时的数值。
*横向轴转速超过2000r/min时，为强制注油规格。(特殊规格的介绍)
因使用范围、传动能力受运行时间，运行周期，环境温度，负载状况的限制，请向本公司咨询。
标准规格
| 减速部 | 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。） |
|---|---|---|
| 输出轴端 | 有螺孔加工 | |
| 周围条件 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 95%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 有水平，垂直，倾斜,安装角度的限制 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 |
型号 ED6M、ED6B15、ED6B20、ED6B25、ED6B30 （安装形式：‐Y,-T,-K1～K4）
ED6M-1-LR
ED6B15-1-LR
ED6B20-1-LR
ED6B25-1-LR
ED6B30-1-LR ED6M-1-R
ED6B15-1-R
ED6B20-1-R
ED6B25-1-R
ED6B30-1-R ED6M-1-L
ED6B15-1-L
ED6B20-1-L
ED6B25-1-L
ED6B30-1-L ED6M-1-LR-O
ED6B15-1-LR-O
ED6B20-1-LR-O
ED6B25-1-LR-O
ED6B30-1-LR-O ED6M-1-R-O
ED6B15-1-R-O
ED6B20-1-R-O
ED6B25-1-R-O
ED6B30-1-R-O ED6M-1-L-O
ED6B15-1-L-O
ED6B20-1-L-O
ED6B25-1-L-O
ED6B30-1-L-O
ED6M-1-U-D
ED6B15-1-U-D
ED6B20-1-U-D
ED6B25-1-U-D
ED6B30-1-U-D ED6M-1-U
ED6B15-1-U
ED6B20-1-U
ED6B25-1-U
ED6B30-1-U ED6M-1-D
ED6B15-1-D
ED6B20-1-D
ED6B25-1-D
ED6B30-1-D ED6M-1-UD-O
ED6B15-1-U-D-O
ED6B20-1-U-D-O
ED6B25-1-U-D-O
ED6B30-1-U-D-O ED6M-1-U-O
ED6B15-1-U-O
ED6B20-1-U-O
ED6B25-1-U-O
ED6B30-1-U-O ED6M-1-D-O
ED6B15-1-D-O
ED6B20-1-D-O
ED6B25-1-D-O
ED6B30-1-D-O
ED6M-U-LR
ED6B15-U-LR
ED6B20-U-LR
ED6B25-U-LR
ED6B30-U-LR ED6M-U-R
ED6B15-U-R
ED6B20-U-R
ED6B25-U-R
ED6B30-U-R ED6M-U-L
ED6B15-U-L
ED6B20-U-L
ED6B25-U-L
ED6B30-U-L ED6M-U-LR-O
ED6B15-U-LR-O
ED6B20-U-LR-O
ED6B25-U-LR-O
ED6B30-U-LR-O ED6M-U-R-O
ED6B15-U-R-O
ED6B20-U-R-O
ED6B25-U-R-O
ED6B30-U-R-O ED6M-U-L-O
ED6B15-U-L-O
ED6B20-U-L-O
ED6B25-U-L-O
ED6B30-U-L-O
ED6M-D-LR
ED6B15-D-LR
ED6B20-D-LR
ED6B25-D-LR
ED6B30-D-LR ED6M-D-R
ED6B15-D-R
ED6B20-D-R
ED6B25-D-R
ED6B30-D-R ED6M-D-L
ED6B15-D-L
ED6B20-D-L
ED6B25-D-L
ED6B30-D-L ED6M-D-LR-O
ED6B15-D-LR-O
ED6B20-D-LR-O
ED6B25-D-LR-O
ED6B30-D-LR-O ED6M-D-R-O
ED6B15-D-R-O
ED6B20-D-R-O
ED6B25-D-R-O
ED6B30-D-R-O ED6M-D-L-O
ED6B15-D-L-O
ED6B20-D-L-O
ED6B25-D-L-O
ED6B30-D-L-O
ED6M-1-1-LR
ED6B15-1-1-LR
ED6B20-1-1-LR
ED6B25-1-1-LR
ED6B30-1-1-LR ED6M-1-1-R
ED6B15-1-1-R
ED6B20-1-1-R
ED6B25-1-1-R
ED6B30-1-1-R ED6M-1-1-L
ED6B15-1-1-L
ED6B20-1-1-L
ED6B25-1-1-L
ED6B30-1-1-L ED6M-1-1-LR-O
ED6B15-1-1-LR-O
ED6B20-1-1-LR-O
ED6B25-1-1-LR-O
ED6B30-1-1-LR-O ED6M-1-1-R-O
ED6B15-1-1-R-O
ED6B20-1-1-R-O
ED6B25-1-1-R-O
ED6B30-1-1-R-O ED6M-1-1-L-O
ED6B15-1-1-L-O
ED6B20-1-1-L-O
ED6B25-1-1-L-O
ED6B30-1-1-L-O
ED6M-1-1-UD
ED6B15-1-1-U-D
ED6B20-1-1-U-D
ED6B25-1-1-U-D
ED6B30-1-1-U-D ED6M-1-1-U
ED6B15-1-1-U
ED6B20-1-1-U
ED6B25-1-1-U
ED6B30-1-1-U ED6M-1-1-D
ED6B15-1-1-D
ED6B20-1-1-D
ED6B25-1-1-D
ED6B30-1-1-D ED6M-1-1-UD-O
ED6B15-1-1-U-D-O
ED6B20-1-1-U-D-O
ED6B25-1-1-U-D-O
ED6B30-1-1-U-D-O ED6M-1-1-U-O
ED6B15-1-1-U-O
ED6B20-1-1-U-O
ED6B25-1-1-U-O
ED6B30-1-1-U-O ED6M-1-1-D-O
ED6B15-1-1-D-O
ED6B20-1-1-D-O
ED6B25-1-1-D-O
ED6B30-1-1-D-O
ED6M-U-D-LR
ED6B15-U-D-LR
ED6B20-U-D-LR
ED6B25-U-D-LR
ED6B30-U-D-LR ED6M-U-D-R
ED6B15-U-D-R
ED6B20-U-D-R
ED6B25-U-D-R
ED6B30-U-D-R ED6M-U-D-L
ED6B15-U-D-L
ED6B20-U-D-L
ED6B25-U-D-L
ED6B30-U-D-L ED6M-U-D-LR-O
ED6B15-U-D-LR-O
ED6B20-U-D-LR-O
ED6B25-U-D-LR-O
ED6B30-U-D-LR-O ED6M-U-D-R-O
ED6B15-U-D-R-O
ED6B20-U-D-R-O
ED6B25-U-D-R-O
ED6B30-U-D-R-O ED6M-U-D-L-O
ED6B15-U-D-L-O
ED6B20-U-D-L-O
ED6B25-U-D-L-O
ED6B30-U-D-L-O
